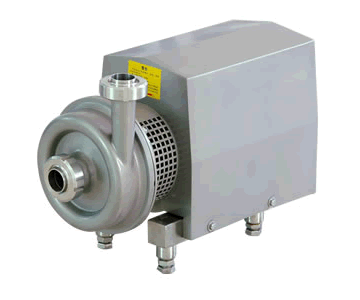

SCP(BAW)型卫生级离心泵

一、产品概述：
卫生级离心泵属单吸、单级、离心式卫生泵，适合输送牛奶、饮料、酒等各种液体，是食、化工、医药等行业不可缺少的输送设备。吸取之高温度为80 ºC左右。其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。

二、机构特点：
本系列卫生离心泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。
底板下的支撑脚可任意调节，便于安装，无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。
本系列泵设计时采用圆滑过度、刚性结构、厚壁设计。
在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件全由AISI316
或AISI304不锈钢制造。
机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型，延长了适用寿命。
电机选用了国际著名“ABB”电机，防护等级IP55.F级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由专用工装夹具保证尺寸间隙。
轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。
本系列泵制作精细，不易结垢，特别适用于CIP清洗。
本系列泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，符合食品卫生要求又保证了产品的原有风味。

三、使用说明：
离心式卫生安装时泵的位置好低于吸入液面（如泵的安装位置高于吸入液面，开泵前需进行罐泵）。在使用前应检查叶轮的旋转方向是否正确；泵进出口管接头螺母是否旋紧；泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒，确保食品卫生。
泵的出口应安装一蝶阀，以控制流量。不要长期在超负荷情况下操作，以
免损坏电动机。
泵使用完毕应立即进行CIP清洗，以防止物料粘附。如无CIP则需人工清洗。清洗时首先可用热水通过，然后拆卸，用毛刷刷洗泵与物料接触的所有零件，再用清水冲洗，洗干净后再按先后顺序安装好。
使用中如发现泵壳后有物料滴在地上，则表明轴封处泄漏。此时可检查轴上机械密封装置，若磨损厉害或密封件损坏，应进行调换或研磨后才能使用。

四、卫生级离心泵性能参数：

型 号	流量 （吨/小时）	扬程 （米）	电机功率	进出口径	外形尺寸	中心高度
SCP-3-15	3	15	0.75	38/32	480×200×345	200
SCP-3-24	3	24	1.1	38/32	480×200×345	200
SCP-5-24	5	24	1.5	51/38	496×250×370	215
SCP-5-36	5	36	2.2	51/38	496×250×370	225
SCP-10-24	10	24	2.2	51/38	515×275×380	225
SCP-10-36	10	36	3	51/38	515×275×380	245
SCP-15-24	15	24	3	51/51	600×300×415	245
SCP-15-36	15	36	4	51/51	600×300×415	245
SCP-20-24	20	24	4	63/51	600×300×415	245
SCP-20-36	20	36	5.5	63/51	700×320×425	265
SCP-30-24	30	24	5.5	63/63	700×320×425	265
SCP-30-36	30	36	7.5	63/63	700×320×425	265
SCP-40-24	40	24	7.5	76/63	780×350×435	265
SCP-40-36	40	36	11	76/63	820×380×445	265
