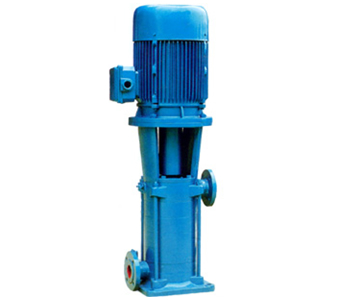

LG-B型立式多级离心泵

产品概述：
LG-B型立式多级离心泵是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。该泵采用国内优秀的水力模型,经过本厂技术人员的精心设计,因此该泵效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点。
LG-B型泵由电机和泵联结而成,泵轴与电机轴用夹壳式联轴器联结,确保泵与电机同轴使泵运行平稳、噪音低等现象。电机为Y型三相异步电机,方便用户更换,整体为刚性连接,使用时无需校正。轴封采用机械密封,泵为便拆式结构方便更换机械密封。
泵旋转方向从电机端向下看为顺时针方向转动。

型号意义
例如：80LG-B(R)50-20X8
80     -泵的进水口直径
LG-B   -立式便拆式多级离心泵
R      -热水型
50     -设计点流量 m3/h
20     -设计点单级叶轮扬程 m
8      -泵级数

产品用途:
 LG-B型立式多级离心泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质.


性能规范

型号	级数	流量	扬程	转速	电机功率	效率	重量	必需汽蚀余量	外形尺寸
		m3/h	M	r/min	kw	%	Kg	NPSH r(m)	H	H2
25LG(R)3-10	2	2.434.7	20	2900	0.75	384244	70	2.0	630	180
	3		30		1.1		74	2.0	670	220
	4		40		1.5		85	2.0	740	260
	5		50		1.5		89	2.0	780	300
	6		60		2.2		100	2.0	845	340
	7		70		2.2		104	2.0	885	380
	8		80		2.2		108	2.0	925	420
	9		90		2.2		112	2.0	965	460
	10		100		3		125	2.0	1040	500
	11		110		3		129	2.0	1080	540
	12		120		4		145	2.0	1140	580
	13		130		4		149	2.0	1080	620
	14		140		4		153	2.0	1220	660
	15		150		4		157	2.0	1260	700
32LG(R)6.5-15	2	4.56.59.5	30	2900	1.5	475350	90	2.4	665	179
	3		45		2.2		100	2.4	740	229
	4		60		3		115	2.4	825	279
	5		75		4		135	2.4	895	329
	6		90		4		142	2.4	945	379
	7		105		5.5		175	2.4	1070	429
	8		120		5.5		182	2.4	1120	479
40LG(R)12-15	2	91218	30	2900	2.2	556063	90	2.9	710	199
	3		45		3		105	2.9	800	257
	4		60		4		130	2.9	880	315
	5		75		5.5		155	2.9	1015	373
	6		90		5.5		163	2.9	1075	431
	7		105		7.5		180	2.9	1130	489
	8		120		7.5		190	2.9	1190	547
型号	级数	流量	扬程	转速	电机功率	效率	重量	必需汽蚀余量	外形尺寸
		m3/h	M	r/min	kw	%	Kg	NPSH r(m)	H	H2
50LG24-20		18.024.030.0	40	2900	5.5	676964	160	3.2	865	216
	3		60		7.5		180	3.2	930	281
	4		80		11.00		250	3.2	1145	346
	5		100		11.00		260	3.2	1210	411
	6		120		15.0		280	3.2	1275	476
65LG(R)36-20	2	273643	40	2900	7.5	707267	170	3.4	905	249
	3		60		11		230	3.4	1120	314
	4		80		15		250	3.4	1185	379
	5		100		18.5		280	3.4	1295	444
	6		120		22.0		330	3.4	1390	509
80LG40-20	2	304052	40	2900	7.5	707368	235	3.4	965	301
	3		60		11.0		260	3.4	1195	379
	4		80		15.0		290	3.4	1270	457
	5		100		18.5		345	3.4	1395	535
	6		120		22.0		410	3.4	1505	613
100LG72-20		547290	40	2900	11.0	707368	260	3.5	1145	331
	3		60		18.5		290	3.5	1275	416
	4		80		22.0		380	3.5	1390	501
	5		100		30.0		450	3.5	1570	586
	6		120		37.0		470	3.5	1655	671
	7		140		45.0		520	3.5	1800	756
	8		160		45.0		540	3.5	1885	841
	9		180		55.0			3.5
